聯合比對試驗是共同提高測試水平的手段
聯合比對試驗是共同提高測試水平的手段
路 紅
摘 要 本文簡要介紹了航空顆粒度站參加國際標準化TC131分技術委員會(huì )為驗證國際標準草案舉辦的“國際自動顆粒計數器聯合比對試驗”和兩次組織航空工業自動顆粒計數器聯合比對試驗，論述了我國工業領域開展自動顆粒計數器校準和顆粒測試聯合比對試驗的必要性。
主題詞 自動顆粒計數器 聯合比對試驗
英文
1.前言
實驗室間就某項試驗開展聯合比對，是認可認證制度與人們質量意識提高的共同
產物。ISO 導則43“利用實驗室間比對的能力驗證”闡述了實驗室間比對的用途：…
(b)識別實驗室中問題并制定相應的補救措施…(c)確定新的檢測和測量方法的有效性和可比性…(g)為標準物質（RMS）賦值等。近些年筆者有幸參加了顆粒測試技術的國際比對試驗和航空顆粒度站組織的旨在提高航空工業顆粒度測試準確率的比對試驗，受益非淺。
2. 國際自動顆粒計數器聯合比對試驗
科學技術的飛速發展，對測試液中污染物的自動顆粒計數器的測試準確度和校準方法提出了更高的要求，國際標準化組織TC 131組在國際范圍舉辦了自動顆粒計數器聯合比對試驗，驗證自動顆粒計數器校準方法標準ISO4402的修訂版ISO/WD11171標準的可行性。有八個國家的38實驗室參加，這次聯合比對試驗是由國際標準化組織委托美國流體動力協會(huì )（NFPA）主辦，由專業實驗室制作標準樣品分發給參加聯合比對試驗的各個試驗室，標準樣品有已知和未知兩類，要求用已知標準樣品按校準程序對自動顆粒計數器進行了校準，然后用該自動顆粒計數器測試兩個未知樣品，在公布的國際聯合比對試驗的報告中顯示A樣品：我們測試的≤10μm顆粒的測試誤差≤10%（本次試驗只有四個試驗室達到），B樣品：6種粒徑的測試誤差最大為6.67%，是所有試驗室中最接近國際標準值的結果。
2.1ISO4402標準修改的原因
a.尺寸校準用標準粉塵的改變
用于儀器尺寸校準的標準粉塵，將原來使用的以顆粒最長弦定義為標準顆粒尺寸的ACFTD（空氣濾清器精細試驗粉塵）改變成了以顆粒的等效園面積的直徑為標準顆粒尺寸的ISO MTD（ISO中級試驗粉塵）。原標準采用的ACFTD粉塵，量值溯源性差批與批之間不能保持相同的尺寸分布，作為儀器校準用的標準粉塵必須批批賦值，而ISO MTD量值溯源性好。
b.標準中校準內容的增多
內容的修改體現了現代計量測試的新觀念，多元數據控制取代單元數據控制的模式，兩個標準的校準與有效性確認程序見表1：
表1：修改前后標準主要內容對照
|
標準 |
ISO 4402 |
ISO/WD11171 |
|
校準程序 |
傳感器濃度校準：標準樣品中粉塵質量為3、6、9、12mg/l |
重合誤差極限校準：標準樣品為廠推薦測試顆粒濃度的10%、20%……160% |
|
尺寸校準：采用ACFTD標準樣品、六組數據回歸曲線 |
尺寸校準：采用ISOMTD標準樣品、 |
|
|
無 |
最大噪音極限 |
|
|
無 |
流速極限 |
|
|
無 |
傳感器分辨力 |
|
|
有效性 |
無 |
單個樣品用差分百分率，DQ值驗證 |
|
無 |
多個樣品用變動系數COV值值驗證 |
2.2 ISO/WD11171操作的難度
a.校準用標準顆粒的更改增大了校準液的配制難度：
a)由于校準粒度變?。ㄗ钚⌒柿降氖軅鞲衅鞯淖钚z出限），使用的高潔凈稀釋液體的清潔度提高，增大了制備難度。
b)校準顆粒的粒度變細，使之在油中懸浮的均勻性難以保證；
c)由于校準點的增加，校準液樣多次分配，粒度分布的一致性不易達到。
b.在標準增加的校準項目中，傳感器分辨力校準時，標準液樣中顆粒分布均勻性需保證在1%的變動誤差內。
c.在標準增加的校準項目中，傳感器重合誤差極限校準，符合傳感器濃度10%、20%……….150% 15個濃度的標準液樣制備和實施校準困難。
2.3聯合比對試驗的目的
修改后的國際標準增加的校準內容是否合理？技術難度如何？ISOMTD樣品制備的可操作性？不同年代、眾多型號、不同精度的顆粒計數器能否同時滿足該標準嚴格的校準程序及校準有效性確認的COV值和DQ值？各試驗室的校準技術和測試水平如何？
2.4航空顆粒度站測試未知樣品的結果
航空顆粒度站用已知數據的標準樣品，按標準規定的程序對顆粒計數器和傳感器進行了校準，然后測試了聯合比對試驗組織者旨在考核所有實驗室綜合水平的不同分布的不規則顆粒配制而成的未知樣品A和未知樣品B。

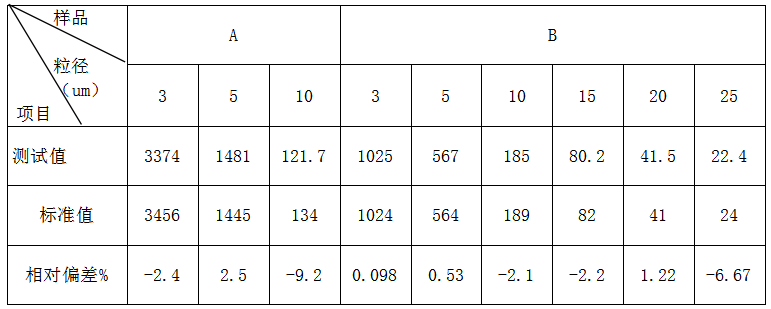

表2 航空顆粒度站A、B未知樣品測試值與相對偏差
3 航空工業顆粒度聯合比對試驗
國防工業由于產品需求，在二十世紀七十年代引進自動顆粒計數器開展液壓系統油液污染度檢測不，八十年代中期某試飛基地連續出現事故，故障原因是液壓系統油液嚴重污染，造成系統元件卡死，但是每架機飛行前油液測試，污染度等級均為合格報告，測試不準造成上千萬元的經濟損失，當時的航空航天部有關領導指示，必須盡快建立能夠對飛機用油液污染度測試儀器校準、測試準確度仲裁的機構，
結束語
自動顆粒計數器測試數據的準確是開展過濾產品檢測、流體系統污染控制的基礎，這一點早已被國際標準化成員所認識，并為此開展了一系列的研究，我國則處于極不平衡的狀態，雖然我們經過十幾年的努力，率先在航空工業建立顆粒傳感器量值傳遞網絡(luò )，將測試結果的準確度由25%提高到91.4%。但鞭長莫及，從我國整體來看，顆粒度測試結果還比較混亂，我們要乘國際聯合比對的東風，在國內全面開展自動顆粒計數器校準和聯合比對試驗，為我國的顆粒污染測試水平，過濾產品檢測技術和流體污染控制能力的全面提高作出更大的貢獻。
本文發表在2004年顆粒學會(huì )論文集
