摘 要：本文介紹了液壓污染控制與污染平衡的關系和過濾器在系統污染控制中的作用。提出過濾器在系統中的設置、參數選定以及制造和使用質量都與系統污染控制能力密切相關，最后又提出過濾器的性能檢測是保證過濾器質量的重要手段的觀點。
關鍵詞：污染控制；過濾器；設置；選定；制造；使用；性能檢測
前言
著名的質量管理學家田口玄一教授曾經說過：“與其給用戶一個好的售后服務，不如給用戶一個好的設計。”
液壓污染控制技術的發展，給過濾器的制造者和使用者架起一座金橋。本文從如下幾個觀點論述過濾器，旨在使過濾器供需雙方成為親密的伙伴，讓過濾器真正成為液壓設備的保護神。
1． 液壓系統污染的控制及污染平衡理論
液壓系統污染控制的目的是使系統所有液壓元件在可承受的污染度下能正常工作，以保證系統工作的可靠性和元件的使用壽命。它主要解決兩方面的問題，一是采取有效措施防止污染物侵入系統，二是把已侵入系統的污染有效地清除。液壓系統污染控制是一個系統工程，它貫穿于系統和附件的設計、制造、安裝、使用、維修各個階段和環節，并且始終都與各種人為因素的影響緊密聯系，任何一個環節稍有疏忽或失控都可能帶來嚴重后果。
通常液壓系統固有污染控制能力和抗污染特性是設計出來的，系統保持在什么樣的污染水平？系統污染狀況處于良性循環還是惡性循環？從根本上講取決于元件和系統的污染控制設計水平。
圖中：DR －元件對污染物磨損的設計阻抗；
AW －系統油液提供的抗磨特性；
PNT－設備應用對元件或系統提出的工作周期或操作條件；
P －工作壓力；N－速度；T－時間；
β －過濾器的過濾比；
Q －過濾器流量；
Ri －系統污染侵入；
Nd －下游污染度；
ω－污染耐受度指數。
圖1 是美國俄克拉何馬州立大學液壓研究中心主任（Dr. E. C. Fitch）教授對液壓系統污染控制十幾年的研究成果，從平衡圖可以看出要使系統保持污染平衡，取決于三個因素：過濾器-系統污染度與元件的污染耐受度——元件使用時間，也就是說系統選用優質合適的過濾器就可以使系統污染耐受度降低到所控制的目標（低于液壓元件的污染耐受度）液壓元件的使用時間和整個系統使用時間就會長，所以合理設置和正確選用過濾器是系統污染控制設計的關鍵。
2、液壓系統過濾器的合理設置和性能參數的選定
（1）合理設液壓系統過濾器
對一個液壓系統來說，至少要設置三個過濾器，壓力過濾器、回油過濾器和殼體回油過濾器。如果系統復雜，管路又多又長，則應在一些比較重要的伺服作動系統或重要的分系統中設置一些最后機會過濾器。只有當它們?cè)谝簤合到y(tǒng)中各置其位、各負其責，才能最大限度地發揮其作用，降低系統污染危害，達到污染控制目標。
|
液壓系統類型和實例
|
油液污染度要求
GJB420A-96
|
推薦過濾比
|
|
可靠性要求極高，對污染非常敏感的液壓控制系統，如宇航裝置等
|
4級
|
β2=75
|
|
高性能液壓伺服系統和重要的高壓液壓系統，如飛機、精密機床等
|
6級
|
β3.5=75
|
|
高壓或中壓工業液壓設備，如工程機械、車輛等
|
9級
|
β10.20=75
|
|
元件間隙較大的低壓液壓系統
|
12級
|
β30.40=75
|
如果從污染磨損控制的觀點出發，過濾器的精度應能保證有效地濾除接近元件運動副動態油膜厚度的
顆粒。因?yàn)檫@種尺寸的顆粒一旦進入運動副的間隙內，將引起零件表面磨損并使間隙增大，從而使尺
寸較大的顆粒進入間隙，引起進一步磨損，這樣繼續下去磨損不斷加劇，最后導致元件失效。 3、過濾器的制造與使用質量 有人把過濾器當作設備上的“保險絲”，可見過濾器對于設備的重要性。劣質過濾器會導致一招不慎
滿盤皆輸?shù)木置?，所以明智的企業家或設備的管理者，對過濾器的選購?fù)巧髦稚?，以確保大設
備的正常運轉和使用壽命。 過濾器雖然是一個小小的附件，但是筆者深知，生產一只合格的過濾器是很不容易的。每一只過濾器
的生產都有很多特定的工藝訣竅，一項性能指標科研人員就可能進行長達數年的研究實驗，合格過濾
器決不是20世紀60年代糊火柴盒式的手工作坊里能制造出來的。它需要合格的產品設計、過濾材料選
定測試水平、先進的工裝設備和工藝制造水平、產品性能測試水平。而許多什么條件都不具備的過濾
器廠，制造的過濾器根本談不上質量二字。在我們進行的多次過濾產品質量評定和性能測試中，普遍
存在如下問題： （1）制造工藝水平差 生產過程中濾材處理、波紋成形、合縫、粘接與焊接等工藝不過關；下表是一次質量抽查中三個不同

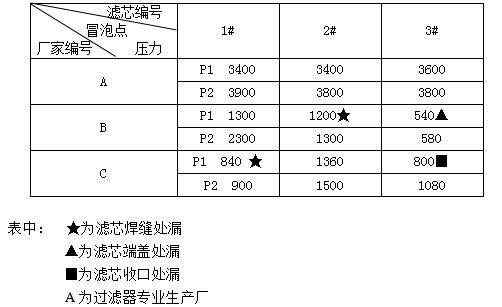

廠家，用相同過濾材料生產的同一結構形狀濾芯的結構完整性試驗結果： 表2 相同濾材、相同結構形狀濾芯的結構完整性試驗結果
（2）生產過程污染控制差
過濾器生產，有效的污染控制措施必不可少，正規的過濾器生產廠家將有效污染控制融入生產、管理的每一過程，從濾材、半成品、成品的存放條件，到波紋折疊、粘接、包裝的每一道工序都嚴加管理和控制。但是不注重污染控制的過濾器生產廠家也為數不少。
表3是對一標稱3μm的高精過濾器上下游的測試值。
|
粒徑（μm）
|
>3
|
>5
|
>7
|
>10
|
>15
|
>20
|
|
上游
10mL顆粒數
|
131862
|
74739
|
46731
|
24564
|
9078
|
3912
|
|
下游
10mL顆粒數
|
234638
|
103642
|
91320
|
27984
|
8763
|
4819
|
經過分析驗證，上述反常的結果不是過濾材料介質脫落和濾材與試驗液相容性差造成的，而是生產過程中環境太臟使濾芯受到污染造成的。
過濾器的使用質量問題，其實與使用者污染控制知識和責任心有關，過濾器的制造者和使用者出發點都是一致的，讓過濾器濾除設備（系統）的污染物，保證設備正常運行和使用壽命。筆者認為過濾器的使用質量問題有以下兩個方面因素造成。
（1）因?yàn)橄到y(tǒng)設計造成的使用質量問題，表現在系統過濾器設置不合理，該設置的位置沒有設置，僧多粥少，供不應求；過濾性能參數選擇不合理，應裝高精度過濾器的位置裝的是粗過濾器，達不到有效的濾除效果造成系統故障；應裝粗過濾器的位置裝上高精過濾器，造成系統早期報警加大維護量和費用；有些應加粗濾保護的高精過濾器沒有采取保護措施。
（2）因?yàn)橄到y(tǒng)操作維護造成的使用質量問題。典型的表現為過濾器保存不當，放置位置潮濕和污染嚴重；責任心不強，裝濾芯時忘裝密封圈，致使過濾器漏油或旁通，更有甚者，過濾器殼體內忘裝濾芯，系統凈化實際是在空循環；不管精度和其他性能參數如何，只要能裝上就行，張冠李戴裝濾芯裝錯位置；一勞永逸思想，認為系統只要裝上過濾器就達到了污染控制的目的，甚至連過濾器壓差指示器跳起壽命達到后也不更換濾芯。
綜上所述，即使在系統裝了過濾器也達不到保護系統、設備的目的。
4 性能檢測是保證過濾器質量的重要手段。
過濾器的性能主要有過濾性能、結構性能、環境工況性能三個方面，對過濾器性能的檢測是保證其質量的重要手段，它貫穿在過濾器設計、生產、驗收、鑒定的每個階段。如我國某行業液壓過濾器標準就規定了39個檢測項目，每一項目都確定了檢測的方法和技術要求。只有設計、生產、使用過濾器的各方適時地對過濾器進行嚴格的性能檢測，才能使過濾器真正起到作用。
設計人員在設計過濾器時，首先要確定性能參數的指標，以滿足用戶的要求。如過濾器過濾性能參數的設計，首先要考慮過濾材料過濾性能檢測的參數，而流量、壓力等參數的確定，他會參考或選擇先前某過濾器檢測的合適參數來推算；生產者對過濾器性能的檢測，則側重于它制造過程中的質量保證，確保過濾器各項性能指標達到設計要求，如濾芯結構完整性，濾芯抗破裂性能檢測等；而用戶要求對過濾器性能的檢測，是他們對質量保護意識增強的體現，也是對過濾器設計、生產廠家實施質量監督的需要。
設計、生產和使用過濾器的各方，在對過濾器性能實施檢測時，一定要選擇有資格的檢測機構。合格的檢測設備，科學統一的檢測方法，有技術實力的檢測人員，才能使你達到過濾器性能檢測的目的。過濾器性能檢測為過濾器質量增加了保險系數。一批過濾器中，一個劣質產品，其比例可能是百分之一或千分之一，但對用戶的貴重設備來說，絕對是百分之百。
過濾器質量問題涉及方方面面，液壓系統的污染控制更是一個復雜的系統工程，只有我們大家齊心協力，才能使過濾器真正成為液壓設備的保護神。
參考文獻：
《液壓系統污染控制》 夏志新編著 1992年12月
